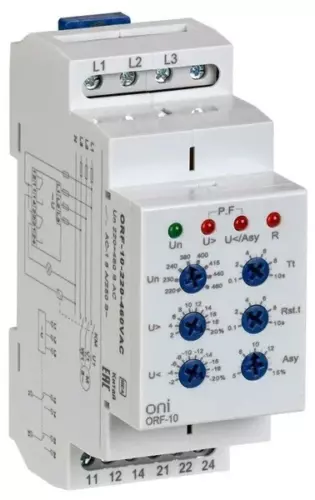

Реле контроля фаз ORF-10 3 фазы 2 контакта 220-460В AC ONI
Реле контроля фаз ORF предназначены, в зависимости от модели, для контроля параметров электрической сети (чередование фаз, обрыв фаз и нейтрали, асимметрия, повышенное и пониженное напряжение) и защиты чувствительных к этим параметрам потребителей посредством передачи с необходимой задержкой по времени команды исполнительным устройствам, для включения/отключения исполнительных механизмов.
Преимущества
- Широкий набор функций (контроль чередования фаз, обрыв фаз, асимметрия, повышенное и пониженное напряжение).
- Для настройки требуется только отвертка.
- Фиксированные уставки — оборудование типа «поставил и забыл».
- Широкий диапазон измеряемого (линейного) напряжения от 176 В до 552 В.
- Широкий диапазон рабочих температур от минус 20°С до плюс 55°С.
- Информативная светодиодная индикация состояния реле.
- Элементная база от ведущих мировых производителей.
- Крепление на стандартную 35 мм DIN-рейку.
- Корпус из не поддерживающих горение материалов.
Технические характеристики
| Контроль макс напряжения | Да |
| Контроль минимального напряжения | Да |
| Контроль обрыва фаз | Да |
| Контроль перекоса фаз | Да |
| Контроль чередования фаз | Да |
| Напряжение питания, В | 220…460 |
| Тип напряжения управления | Переменный (AC) |
| Количество переключающих контактов | 2 |
| Номин ток контактных групп при АС-1, А | 8 |
| Время срабатывания, с | 0,1…10 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Диапазон напряжения, В | 176…552 |
| Диапазон частоты питающего напряжения, Гц | 45…65 |
| Мин задержка на включение, с | 0.5 |
| Степень загрязнения | 2 |
| Макс задержка на отключение, с | 10 |
| Высота, мм | 90 |
| Степень защиты IP лицевая панель | IP40 |
| Макс задержка на включение, с | — |
| Диапазон уставок по напряжению, процентов | 2…20 |
| Рабочее положение | Любое |
| Макс сечение кабеля, мм² | 6 |
| Индикатор срабатывания реле | Красный светодиод (R) |
| Тип измеряемого напряжения | Переменный (AC) |
| Ремонтопригодность | Нет |
| Температура эксплуатации, °C | -20…55 |
| Номин напряжение контактной группы, В | 250 АС / 24 DC |
| Мин задержка на отключение, с | 0 |
| Номин напряж питания цепи управ Us пост тока DC, В | — |
| Глубина, мм | 64 |
| Номин напряжение питания цепи управ Us AC 50 Гц, В | 220…460 |
| Электр износостойкость, циклов | 10^5 |
| Гистерезис, процентов | 2 |
| Погрешность измерений, процентов | 1 |
| Степень защиты IP клеммы | IP20 |
| Мех износостойкость, циклов | 10^7 |
| Ширина, мм | 36 |
| Категория перенапряжения | 3 |
| Индикатор наличия напряжения | Зелёный светодиод (Un) |
