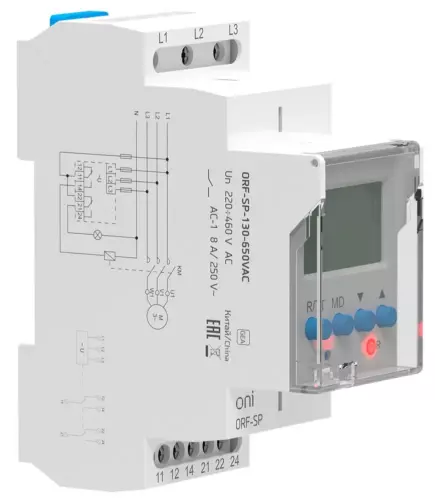

Реле контроля фаз ORF-SP 3 фазы 2 контакта 130-650В AC ONI
Реле контроля фаз ORF предназначены для контроля параметров электрической сети (чередование фаз, обрыв фаз и нейтрали, асимметрия, повышенное и пониженное напряжение) и и защиты чувствительных к этим параметрам потребителей.
Преимущества
- Широкий набор функций (контроль чередования фаз, обрыв фаз, асимметрия, повышенное и пониженное напряжение) с возможностью их отключать.
- Для настройки не требуется никакого инструмента.
- Фиксированные уставки — оборудование типа «поставил и забыл».
- Широкий диапазон измеряемого (линейного) напряжения от 130 В до 650 В.
- Широкий диапазон рабочих температур от минус 20°С до плюс 55°С.
- Информативный ЖК-экран.
- Элементная база от ведущих мировых производителей.
- Крепление на стандартную 35 мм DIN-рейку.
- Корпус из не поддерживающих горение материалов.
Технические характеристики
| Контроль макс напряжения | Да |
| Контроль минимального напряжения | Да |
| Контроль обрыва фаз | Да |
| Контроль перекоса фаз | Да |
| Контроль чередования фаз | Да |
| Тип напряжения управления | Переменный (AC) |
| Количество переключающих контактов | 2 |
| Номин ток контактных групп при АС-1, А | 8 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Кол-во норм разомкнутых — НО контактов | 2 |
| Номин напряжение контактной группы, В | 250 АС / 24 DC |
| Индикатор срабатывания реле | Красный светодиод (R) |
| Кол-во нормально замкнутых — НЗ контактов | 2 |
| Степень загрязнения | 2 |
| Мех износостойкость, циклов | 10^7 |
| Номин напряж питания цепи управ Us пост тока DC, В | — |
| Степень защиты IP клеммы | IP20 |
| Электр износостойкость, циклов | 10^6 |
| Мин задержка на включение, с | 0.3 |
| Высота, мм | 90 |
| Макс задержка на отключение, с | 20 |
| Ремонтопригодность | Нет |
| Тип измеряемого напряжения | Переменный (AC) |
| Диапазон напряжения, В | 130…650 |
| Степень защиты IP лицевая панель | IP40 |
| Температура эксплуатации, °C | -20…55 |
| Глубина, мм | 64 |
| Вес, кг | 0,109 |
| Категория перенапряжения | 3 |
| Мин задержка на отключение, с | 0,1 |
| Макс задержка на включение, с | 30 |
| Рабочее положение | Любое |
| Номин напряжение питания цепи управ Us AC 50 Гц, В | 220…460 |
| Ширина, мм | 36 |
| Время срабатывания, с | 0,1…20 |
