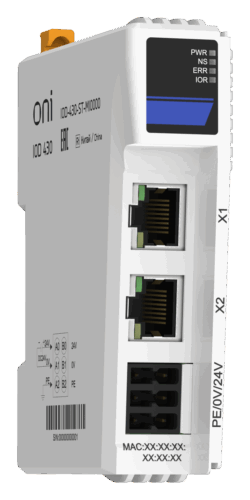

IOD 430 Набор модулей Modbus TCP ONI

Набор модулей Modbus TCP включает в себя коммуникационный модуль (каплер) Modbus TCP со встроенным питанием на 1600 мА для модулей ввода-вывода и клеммную крышку.

• Модуль поддерживает коммуникационный стандарт Modbus TCP с максимальной скоростью передачи данных до 100 Мбит/с.
• Максимальная скорость цикла опроса модулей ввода-вывода одного острова — 1 мс.
• Максимальное количество модулей ввода-вывода на одном острове — 32 шт. и до 512 сигналов.
• Встроенный источник питания на 1600 мА позволяет запитать от 11 до 32 модулей ввода-вывода в зависимости от его потребления.
• Для повышения вибростойкости остров монтируется на стандартную 35 мм DIN-рейку, включая коммуникационный модуль, модуль ввода-вывода, интерфейсный модуль и модуль питания.
• Модуль имеет компактный размер и занимает всего 25 мм на DIN-рейке, что позволяет экономить пространство.
• Индикаторы на модулях обеспечивают простую диагностику и удобное обслуживание.
• Быстросъёмные клеммы пружинного типа значительно упрощают процесс подключения и ускоряют пуско-наладку оборудования.
• Схемы подключения на боковой грани модуля позволят произвести корректное подключение без использования дополнительной документации, что упрощает работу при сборке ШУ.

Документация

• Руководство По Эксплуатации (PDF, 9.42 MB)

• Габаритный Чертеж (JPG, 268.40 KB)
